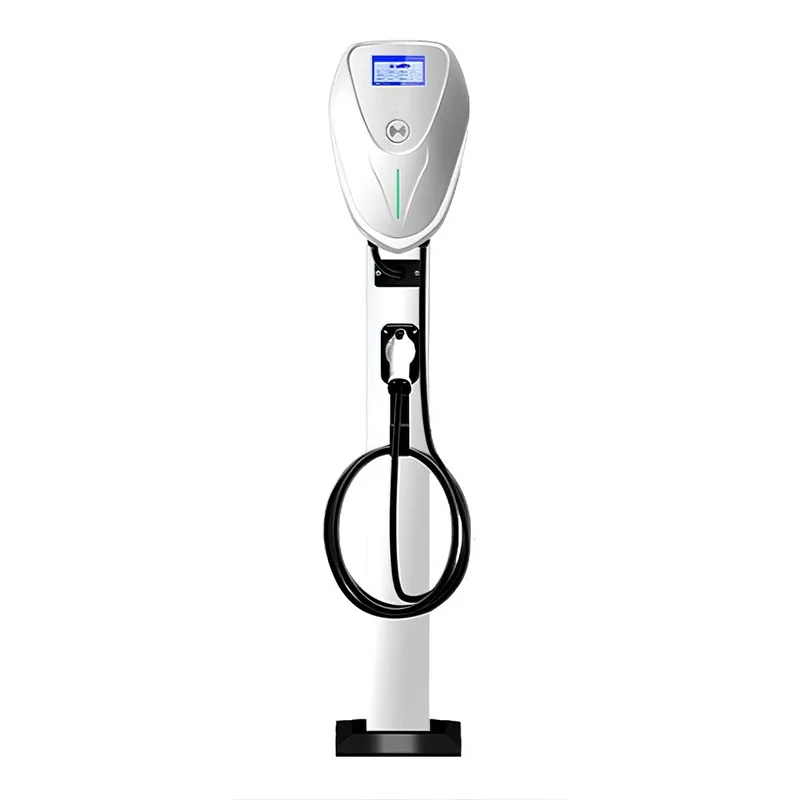

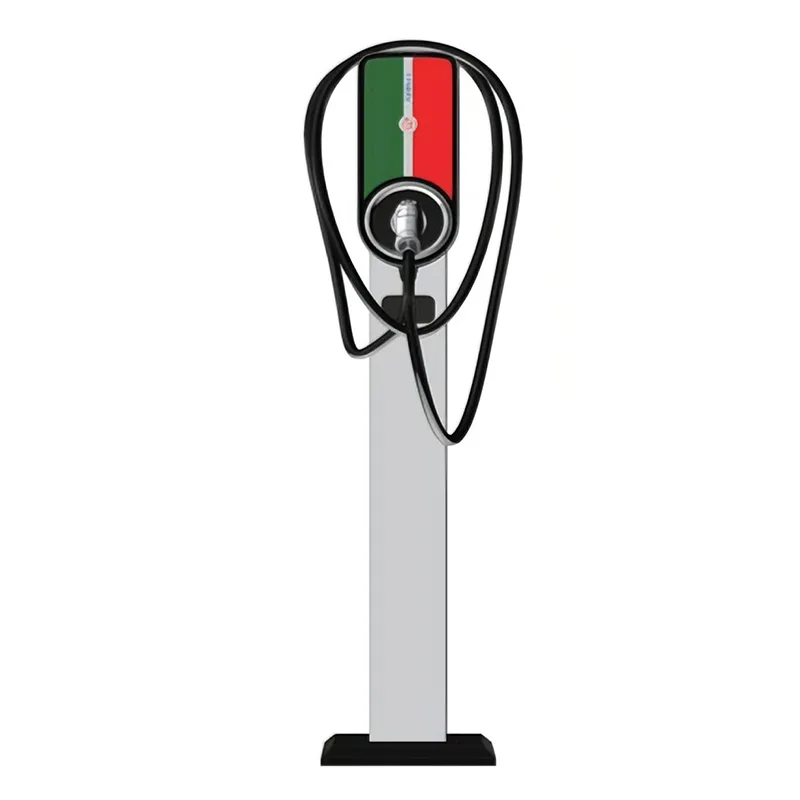

7KW Yerde Duran AC Şarj Yığını

Bu ürün, elektrikli araçların AC şarjı için kullanılan 7KW'lık yerde duran bir AC şarj yığınıdır. Temel olarak şarj yığını gövdesi, arka montaj paneli, şarj tabancası kablosu ve montaj aksesuarları paketi gibi parçalardan oluşur. Şarj koruması, kart kaydırmalı şarj, QR kod taramalı şarj, mobil ödeme, ağ izleme ve uzaktan yükseltme gibi işlevlere sahiptir.

Teknik parametreler

yenilikçi tasarımlar

- Cihaz, modüler tasarım ilkelerini sıkı bir şekilde takip etmektedir: iletişim modülü tak ve çalıştırdır, Ethernet/GPRS/3G/4G modülleriyle uyumludur ve kullanıcıların gerçek ihtiyaçlara göre seçim yapmasına olanak tanır; yapı hem duvara monte hem de yere dayalı kurulum yöntemleriyle uyumludur. Duvara monte edilen bir şarj yığını, yapısını değiştirmeden veya başka aksesuarlar eklemeden bir direk eklenerek zeminde duran kuruluma dönüştürülebilir.

- Modüler tasarım ilkelerini benimseyen iletişim modülü, tak-çalıştır özelliklidir ve kolay bakım için yapılandırılabilir;

- Uzaktan izleme ve uzaktan yükseltmeleri gerçekleştirmek için uzaktan yönetim platformuyla iletişimi destekler;

- IC kartlarından ilgili kullanıcı bilgilerini okuyabilen cep telefonu QR kodu şarjını ve kart tabanlı şarjı destekler;

- Güvenli çalışma için kapsamlı koruma: aşırı gerilim koruması, düşük gerilim koruması, aşırı yük koruması, kısa devre koruması, sızıntı koruması, topraklama koruması, aşırı sıcaklık koruması, düşük sıcaklık koruması, yıldırımdan korunma ve devrilme koruması ile donatılmış olup, ekipmanın güvenli ve güvenilir şekilde çalışmasını sağlar;

- Kullanıcı dostu arayüz: Cihaz durumunu, çalışma verilerini (voltaj, akım, güç, şarj miktarı ve zaman) ve arıza bilgilerini gerçek zamanlı olarak görüntüleyen 4,3 inç ekran;

- Ethernet/GPRS/4G iletişimi, arka plan izleme, uzaktan yükseltmeler, mobil ödeme, cep telefonu uygulaması/WeChat resmi hesap QR kodu şarjı ve kart tabanlı şarj;

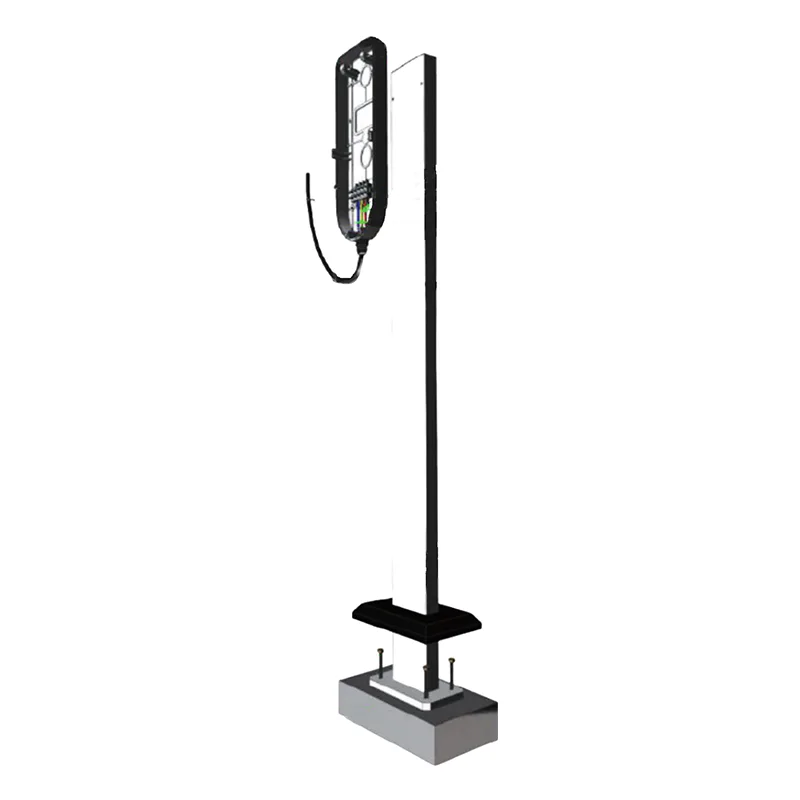

Kurulum Yöntemi

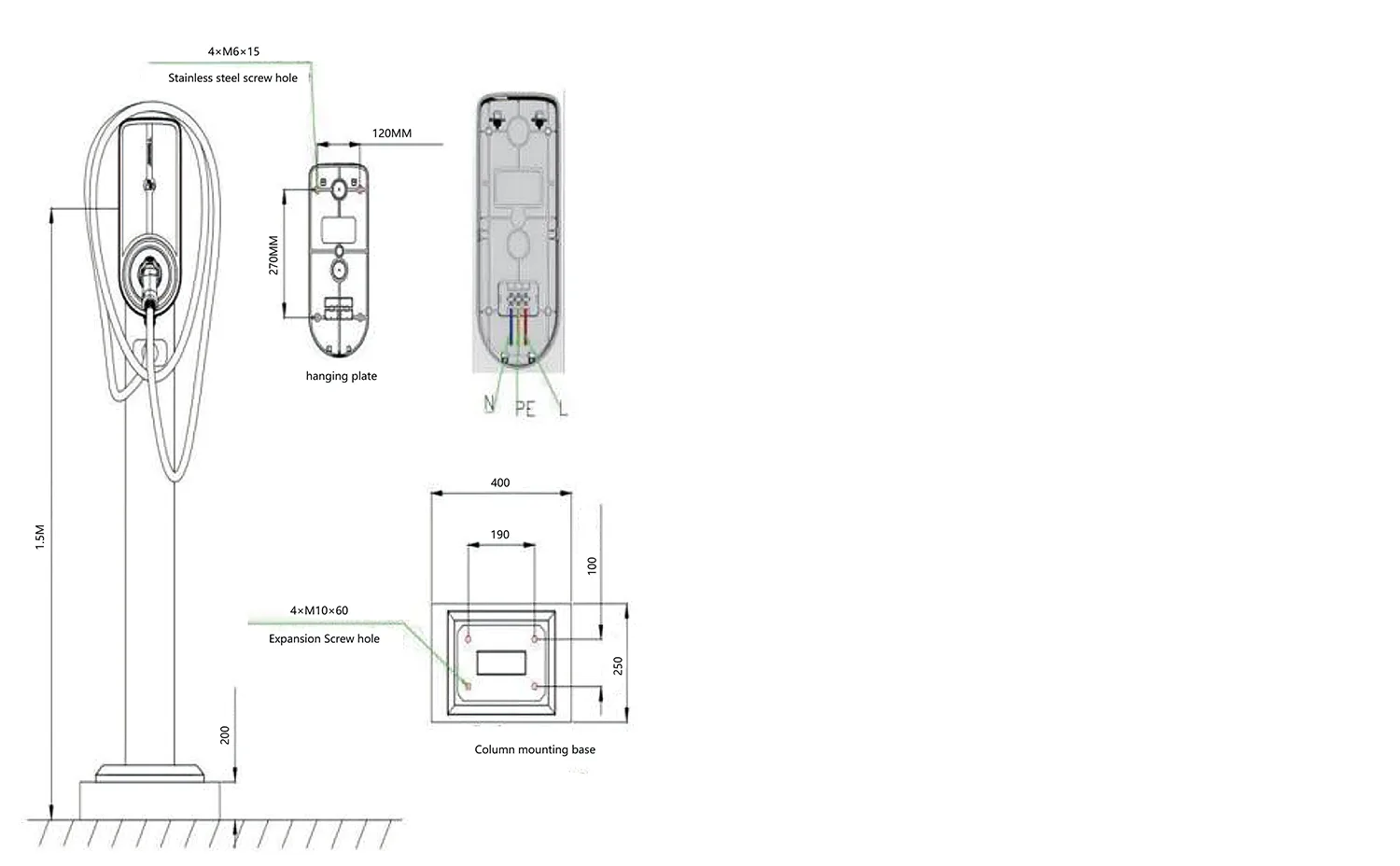

1) Yükleme kazığının beton temelinin dayanımı C25 olmalıdır. Yer altı kısmı 400mm, yer üstü kısmı ise 200mm’dir. Beton boyutları 400*250mm'dir. Temelin ortasında gömülü çıkış borusu bulunmalı ve temel üzerine 4 adet M10*60 dübel sabitlenmelidir.

2) M6*15 paslanmaz çelik vidaları kullanarak arka paneli kolona sabitleyin.

3) Giriş hattı, temeldeki önceden gömülü borudan kolonun iç kısmına doğru özel giriş soketine çekilir.

4) Bu cihaz fabrikadan bir giriş kablosuyla birlikte gelir. Giriş kablosunun uzunluğunu uzatmanız gerekiyorsa, doğru kablo bağlantı yöntemine göre uzatmalısınız. Kablolamayı tamamlamak için üç kabloyu (aktif kablo, nötr kablo, topraklama kablosu) kablo etiketlerine göre terminal bloğuna takın; (cihazın akımı yüksek olduğundan uzatma kablosu güvenilir bir bağlantı sağlamalıdır).

5) Elektrik çarpması riskini önlemek için ekipmanın giriş topraklama kablosunun sağlam bir şekilde topraklanması gerekir.
