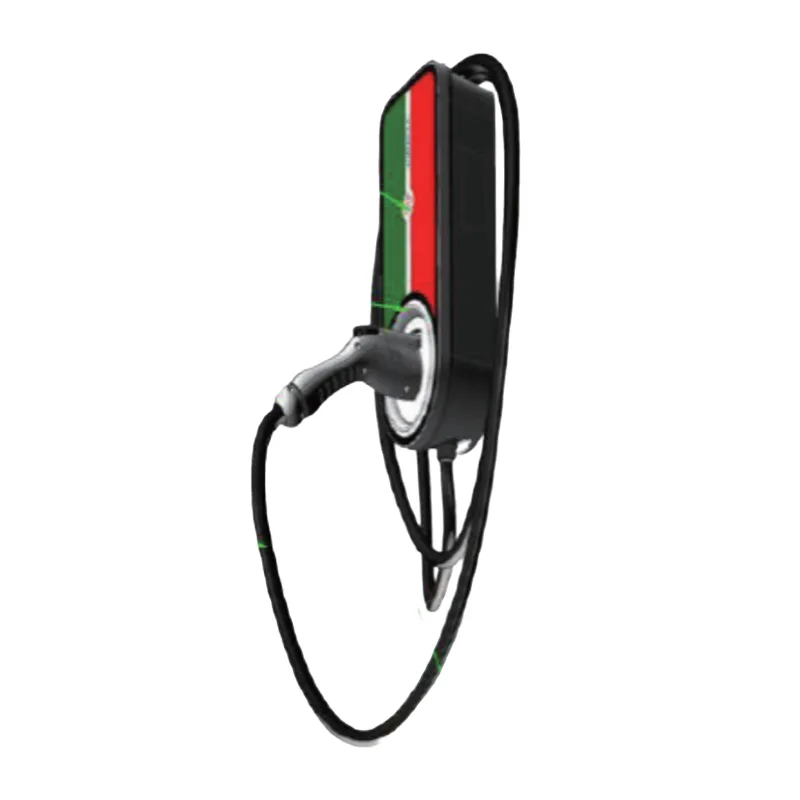

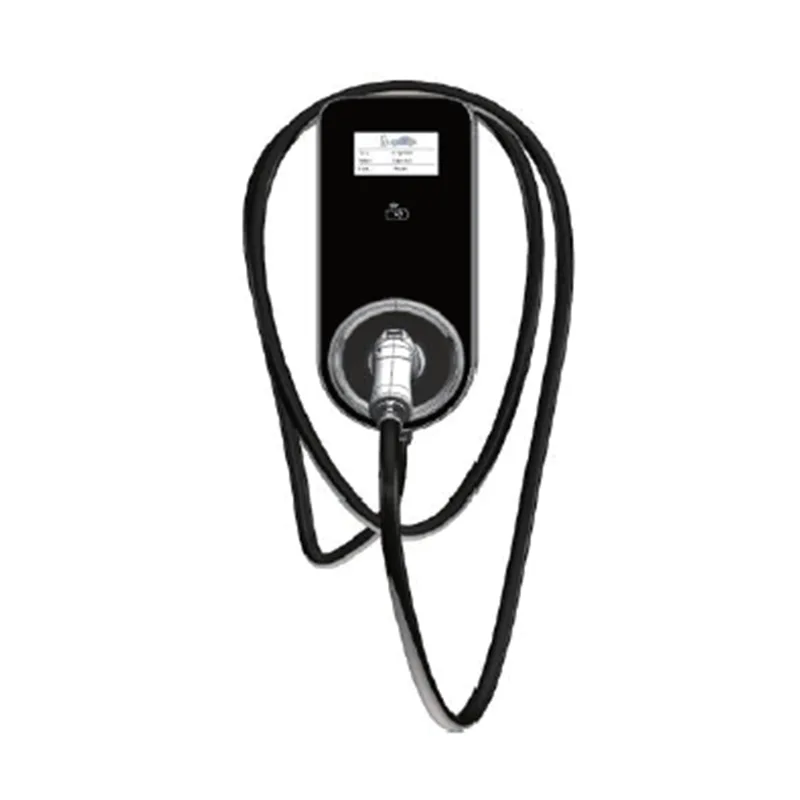

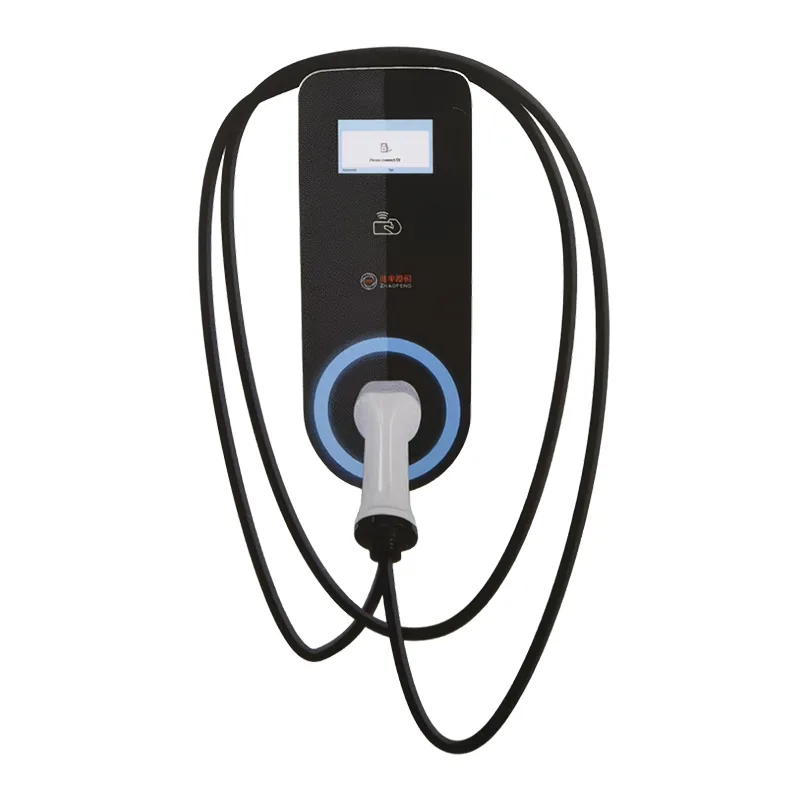

7KW Duvara Monte AC Şarj Yığını

Firmamızın 7KW duvara monte AC şarj cihazı, elektrikli araçlara şarj hizmeti vermek amacıyla elektrikli araçların araç içi şarj cihazı ile birlikte kullanılmak üzere yeni enerji araçlarının şarj ihtiyacını karşılamak üzere geliştirilmiş bir şarj cihazıdır. Bu ürünün kurulumu kolaydır, boyutu kompakttır, kullanımı kolaydır, görünümü şıktır, kart geçirme/şarj etme özelliğine sahiptir, hızlı ve etkilidir; çok yönlü güvenlik koruma fonksiyonları (kısa devre koruması, sızıntı koruması, acil durdurma koruması, aşırı akım, aşırı sıcaklık koruması, aşırı gerilim koruması, IP54 sınıfı toz ve suya dayanıklılık, topraklama koruması) şarj sonrasında gücü otomatik olarak keserek araç güvenliğini korur.

1. Her sahibin park etmesi için tak ve çalıştır işlemi süreci Arabayı kilitleyin - şarj tabancasını bağlayın - şarj etmeye başlayın (yanıp sönen ışık) Gel ve geldiğinde hücum et◇, bittiğinde ayrıl, tamamen duyarsız

2. İşlem sürecini başlatmak için kaydırıcı ◇Sahip fişi - Sahibi yetkilendirme kartını kaydırır - Şarj etmeye başlayın (yanıp sönen ışık)

Teknik parametreler

Ürün özellikleri

1) 4,3 inçlik bir ekran ve LED durum göstergesi ile donatılmıştır ve şarj işleminin net bir şekilde yapılmasını sağlar.

2) Ethernet/4G ağı üzerinden çevrimiçi iletişim kurabilme özelliği, gerçek zamanlı kontrol ve ödeme işlevlerine olanak tanır.

3) Kapsamlı sistem koruması: aşırı gerilim, düşük gerilim koruması, aşırı akım koruması, kısa devre koruması, kaçak koruması, aşırı sıcaklık koruması, yıldırımdan korunma, güvenli ve güvenilir ürün çalışmasının sağlanması.4) Veri depolama ve arıza tanımlama.

5) Kullanıcı güvenini artıran hassas güç ölçümü ve tanımlama fonksiyonu.

6) Genel yapı, hem iç hem de dış mekanlara uygun, IP54 koruma seviyesine sahip, yağmur ve toza karşı tasarlanmıştır.

Ortamlar ve iç ve dış ortamlarda yaygın olarak kullanılmaktadır.

7) Kurulumu kolay, işletmek ve bakımı kolaydır.

8) Güvenli ve hırsızlığa karşı koruma.

Kurulum Ortamı Gereksinimleri

1) Bu şarj yığını, IP54 koruma seviyesini karşılayan ve dış mekana kurulabilen iç ve dış mekan evrensel şarj yığınıdır.

2) Lütfen ortam sıcaklığının -30°C~ 50°C aralığında olduğundan emin olun.

3) Kurulum yeri 2000 metre rakımı aşmalıdır.

4) Kurulum sahasının yakınında şiddetli titreşim veya yanıcı ve patlayıcı maddeler bulunmamalıdır.

5) Konum alçak bir alanda veya su basmasına yatkın bir alanda olmamalıdır.

6) Kazığın montajı bir duvarla desteklenmelidir. Duvar desteği varsa montaj ve sabitleme için özel zemin direklerinin kullanılması tavsiye edilir.

7) Yığını yerleştirirken yığının dikey olduğundan ve yükleme yığınının yerden yüksekliğine ilişkin referans verilerinin (1,3-1,5 metre) korunduğundan emin olun.

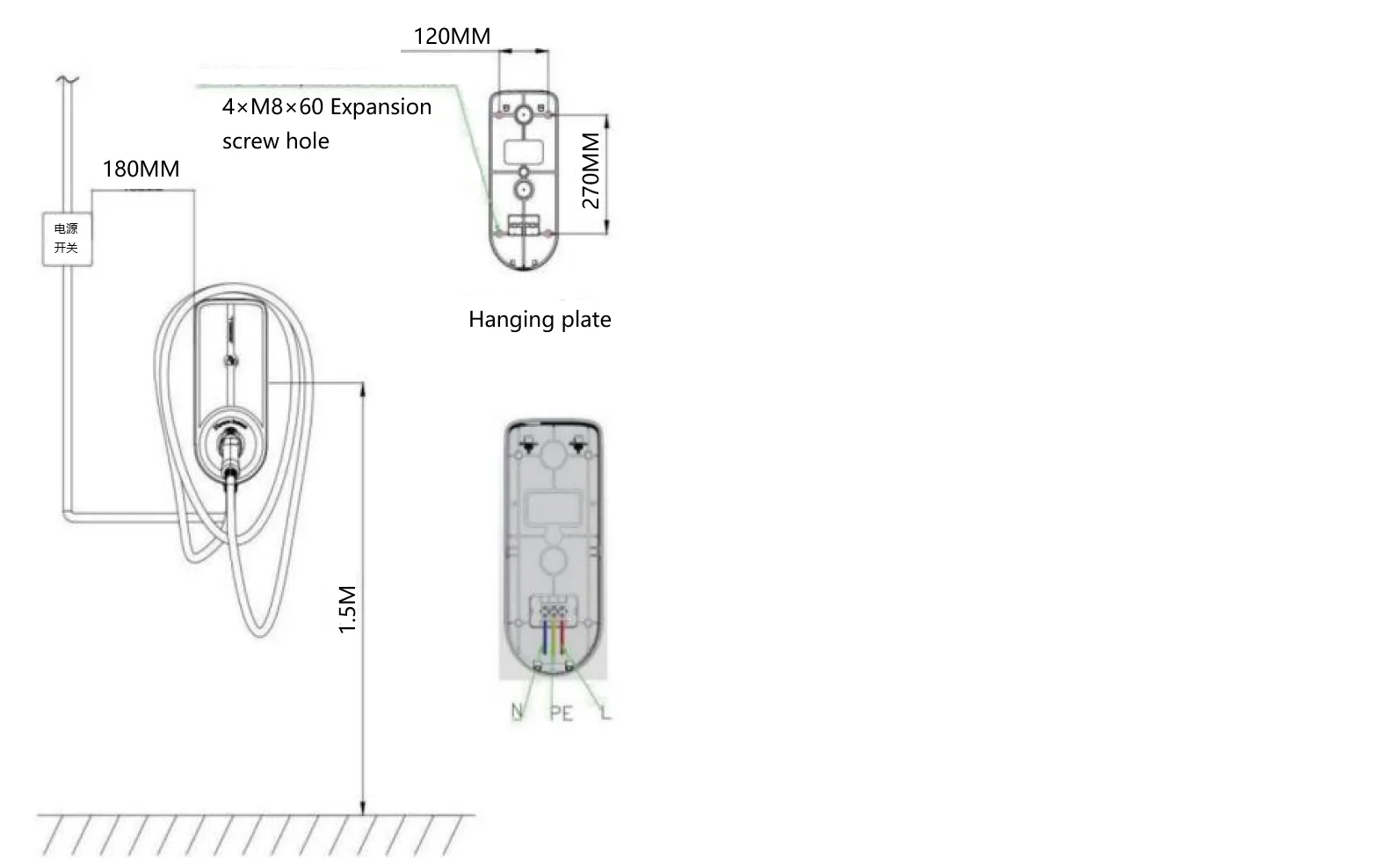

Kurulum yöntemi

1) Yükleme yığınının yerden yüksekliğine ilişkin referans verileri (1,3-1,5 metre)2) Arka plakadaki montaj deliğinin konumuna göre, arka plakadaki montaj deliğinin konumunu duvarda işaretleyin.

Delmek için darbeli matkap kullanın (Φ8*65) ve ardından M8*60 plastik genleşme tüplerini yerleştirin.

ve vidaları asma plakasından sıkın.

3) Giriş kablosunun uzunluğunu uzatmanız gerekiyorsa, fabrikadan giriş kablolarıyla donatılmış ekipman,

lütfen bağlantıyı kablo tanımlamasına göre doğru kablo yöntemine göre uzatın üç kabloyu (ateş hattı L, sıfır hattı N, topraklama hattı PE) terminal panosuna bağlayın,

ve kablolamayı tamamlayın; (Ekipman akımı büyük olduğundan uzatma güvenilir bağlantı sağlamalıdır);

4) Elektrik çarpması riskini önlemek için ekipman, giriş topraklama kablosunun sağlam bir şekilde sabitlendiğinden emin olmalıdır.
